德州仪器热插拔管理器可针对 3 V～20 V 的工作电压提供高灵活保护避免电流冲击造成损害

2009-02-21 10:04:14 来源：大比特资讯点击：1339

       微型集成 FET 解决方案支持高达 5 A 的额定电流

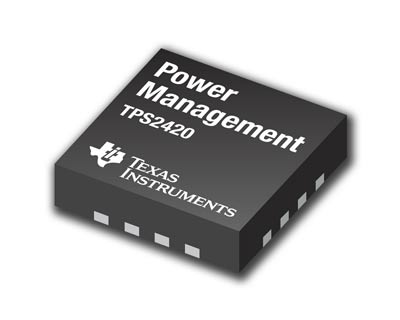

    日前，德州仪器 (TI) 于 2009 年应用电力电子技术国际会议 (APEC 2009) 上宣布推出三款新型热插拔管理器，可针对工作电压介于 3 V～20 V 的电压轨提供过电流保护，工作电流可达 5A。TPS2420 采用微型 16 引脚 QFN 封装，而 TPS2421-1 与 TPS2421-2 则采用 8 引脚 SOIC 封装，与采用相同电压范围、具备集成 FET 的现有热插拔管理器相比，可提供超过两倍的电流吞吐量。

    TPS2420 产品系列可支持磁盘驱动器阵列、网络客户端、工业监控设备以及通信系统等应用。与其它同类竞争产品相比，该产品系列在实施完整解决方案时，所需的外部组件可减少多达 70%。上述每种器件只需定时电容器与电阻设置电流阈便可在整个电压范围内正常工作。

    主要特性
    ·输入电压范围介于 3 V～20 V 之间；
    ·集成 FET 与电流感应元件；
    ·板载 FET RDS (on) 为 20mΩ；
    ·故障阈值可调节（0~5A）；
    ·独立的电流限制阈值 — TPS2420；
    ·通过快速过载保护实现功率限制；
    ·可编程故障定时器；
    ·模拟电流监控器输出 — TPS2420；
    ·故障与功率良好输出；
    ·可选锁存器或自动重试。主要优势
    ·同一产品可满足具有多种需求的系统电压轨要求；
    ·可节省板级空间，降低复杂性；
    ·可提高整体系统效率；
    ·电流范围可充分满足众多应用的要求；
    ·设置期可采用固定电流或更高的负载电流 — TPS2420；
    ·内部功率限制可确保 FET 在安全的工作范围内；
    ·可避免故障关断问题；
    ·允许外部 A/D 监控电流 — TPS2420；
    ·适用于系统控制，也可支持下行 DC/DC 转换器；
    ·可充分满足系统需求的定制故障行为。

供货情况

采用微型 16 引脚 QFN 封装的 TPS2420 现已开始供货，而 TPS2421-1 与 TPS2421-2 则采用 8 引脚 SOIC 封装。
